Буквально каждый день я читал статьи о аккумуляторах: Lead-Acid, Gel, AGM, LiFePO4, их отличиях, особенностях, как правильно объединять в цепь и заряжать. Перечитал весь каталог Victron Energy. Создавал треды обсуждений по электрике в яхтенных чатах. Рылся в отзывах и комментариях людей на Amazon. Целых три вечера было потрачено в draw.io, чтобы составить желаемую диаграмму.
В итоге, были куплены: мультиметр за €45, две Marine AGM Battery 110Ah по €145, два пластиковых аккумуляторных ящика по €25, два набора адаптеров по €19, набор шин за €31, два соединительных ящика по €15, три пары проводов по 50см сечением 25мм по €17, набор клемм за €14, 2 переключателя 1-2-Both-Off по €17, набор термоусадочных трубок за €14, набор коннекторов за €10, набор изолент за €8, жидкая изолента за €12, три набора винтов по €15, 50 метров тканянного ремня за €35, 2 pvc доски за €10 и йога-блок за €6. Итого около €750, если знать что покупать. Я не знал, поэтому ещё около €150 ушло сверху.

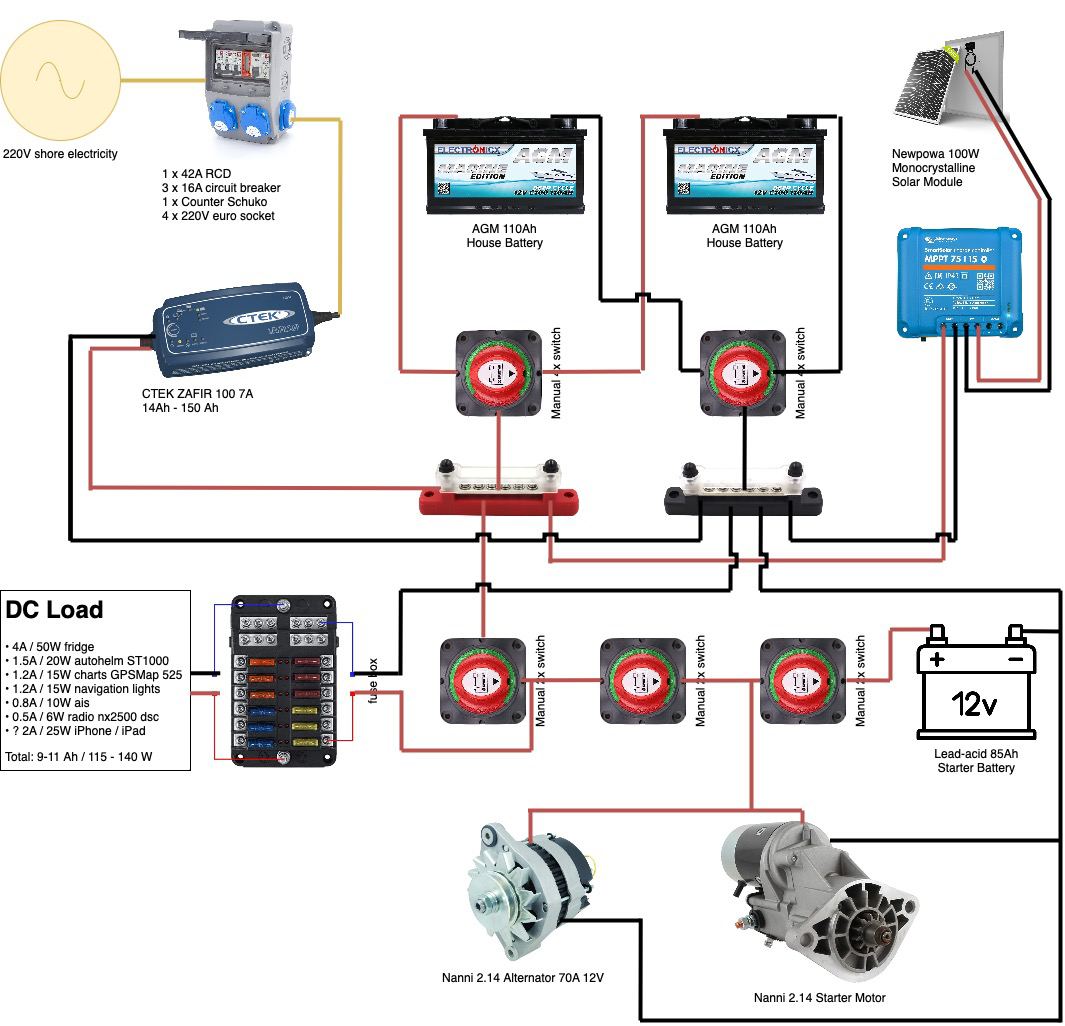

Схема подразумевает наличие 2 объединяемых элекроцепей: одна для приборов и другая для двигателя. Благодаря переключателям можно как соединить, так и изолировать любой из аккумуляторов. Вся разводка закрытая и исключает наличие любых оголённых проводов. PVC доски укрепляют стенки к которым крепятся батареи, широкие тканянные ремни их крепко держат в трёх осях, а разрезанный йога-блок выступает выравнивающей ножкой и арматизатором. Альтернатор можно подключить напрямую к AGM батареям. Не очень хорошо, т.к. выходного напряжения хватит лишь для 80% заряда, но лучше чем ничего.
Полная сборка забрала 4 полных дня. В один из них ко мне присоединилась Даша, которая живёт в Гамбурге и очень увлечена яхтингом. Она и её пёсель Lucky мне сильно помогли с йога-блоком, ремнями и кабельными коннекторами. Единственное, что смутило: у батарей было разное входное напряжение – 12.6В и 11.6В. Причём 11.6В для AGM считается почти полной разрядкой.
С Дашей мы поели говяжий доннер-бокс с картофелем фри и соусом. Я угощал.
#обслуживание
В итоге, были куплены: мультиметр за €45, две Marine AGM Battery 110Ah по €145, два пластиковых аккумуляторных ящика по €25, два набора адаптеров по €19, набор шин за €31, два соединительных ящика по €15, три пары проводов по 50см сечением 25мм по €17, набор клемм за €14, 2 переключателя 1-2-Both-Off по €17, набор термоусадочных трубок за €14, набор коннекторов за €10, набор изолент за €8, жидкая изолента за €12, три набора винтов по €15, 50 метров тканянного ремня за €35, 2 pvc доски за €10 и йога-блок за €6. Итого около €750, если знать что покупать. Я не знал, поэтому ещё около €150 ушло сверху.
Схема подразумевает наличие 2 объединяемых элекроцепей: одна для приборов и другая для двигателя. Благодаря переключателям можно как соединить, так и изолировать любой из аккумуляторов. Вся разводка закрытая и исключает наличие любых оголённых проводов. PVC доски укрепляют стенки к которым крепятся батареи, широкие тканянные ремни их крепко держат в трёх осях, а разрезанный йога-блок выступает выравнивающей ножкой и арматизатором. Альтернатор можно подключить напрямую к AGM батареям. Не очень хорошо, т.к. выходного напряжения хватит лишь для 80% заряда, но лучше чем ничего.
Полная сборка забрала 4 полных дня. В один из них ко мне присоединилась Даша, которая живёт в Гамбурге и очень увлечена яхтингом. Она и её пёсель Lucky мне сильно помогли с йога-блоком, ремнями и кабельными коннекторами. Единственное, что смутило: у батарей было разное входное напряжение – 12.6В и 11.6В. Причём 11.6В для AGM считается почти полной разрядкой.
С Дашей мы поели говяжий доннер-бокс с картофелем фри и соусом. Я угощал.
#обслуживание
